Ritning & konstruktion av Attefallshus + råttfällebile

I detta arbetsområdet får du lära dig mer om hur man först gör en skiss och sedan korrekta ritningar i t.ex olika vyer. Du får också jobba praktiskt med att bygga en modell av ett attefallshus samt göra en råttfällebil ihop med en klasskompis.

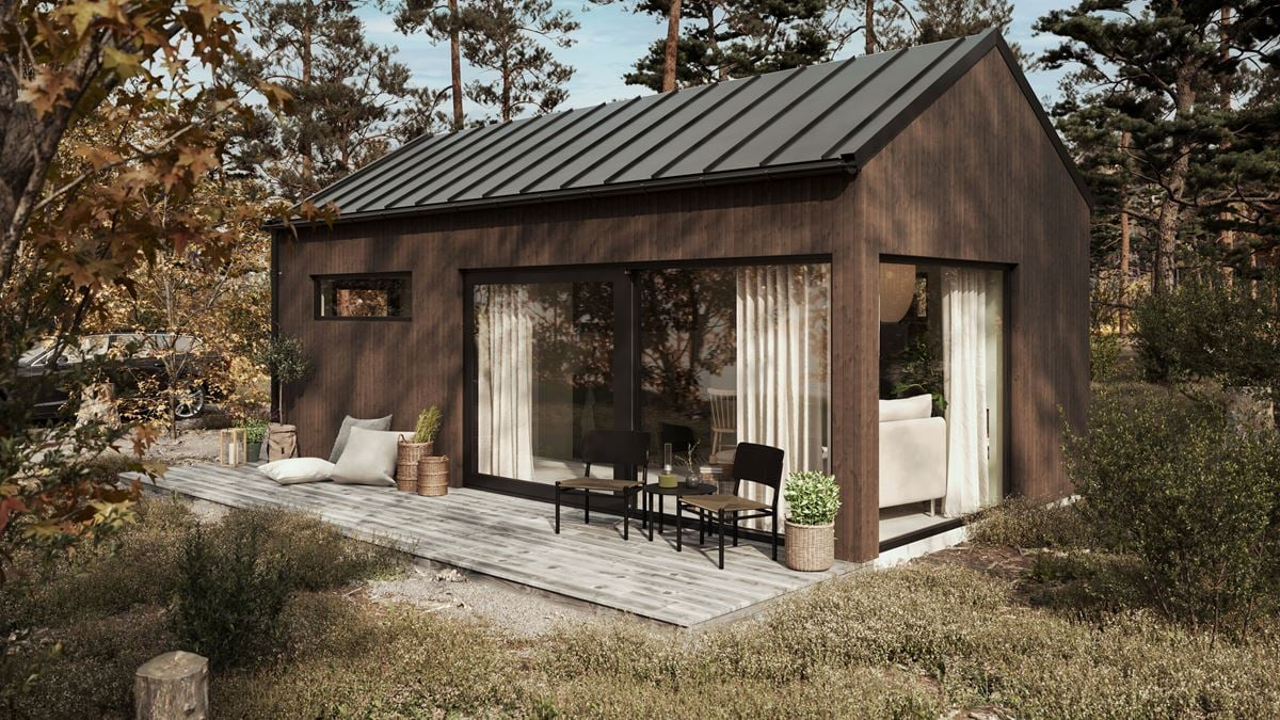

 Attefallshus (betygskriterie 1-3)

1. Gör en skiss på hur ditt attefallshus ska se ut.

    Byggytan får bli max 30 m2. Attefallshus kan ha ett loft och en källare.

2. Gör en planritning genom att rita husets alla ytterväggar, exempelvis en rektangel som är 5 cm bred och 6 cm lång (skala 1:100 eller 1:50).

Rita ytterväggarna 2 millimeter tjocka och innerväggarna 1 millimeter    tjocka, det motsvara 20 centimeter respektive 10 centimeter.    Ytterväggarnas tjocklek ska vara in mot huset, annars blir husets yta för stor. Rita sedan ut möbler, dörrar och fönster. (Sätt ut mått på dina ritningar).

3. Gör en ritning över husets fasad från alla vyer.

4. Gör en sektionsritning.

5. Bygg en modell som stämmer överens med dina ritningar. Du kan bygga den i en annan skala (t.ex rita i skala 1:100 men bygga i skala 1:50 eller 1:25)

Råttfällebil (betygskriterie nr 1+2)

Denna kommer ni att bygga i par tillsammans på 3 lektioner. se separat beskrivning.
