Cad 1

Cad 1. ELT. Här kommer du att lära dig grunderna i ,vy och husritningar.
Ritningarna kommer så småningom att gå över till
branschanpassad nivå, med symboler som är anpassad efter elektriska enheter.
Vi kommer att använda ett program som heter Easy El.

https://www.youtube.com/watch?v=05UBYXI-TAc

https://youtu.be/nHCkx7Y7eJ4

1:  Kursen startar med introduktion från skolverket gällande ämnet.
      Se skolverket.

2:   Genomgång av hantering och specifika kortkommandon hörande till detta program
       Se Manual, samt introduktionsfilmer, ovan. Även filmer fråm Easy els hemsida.

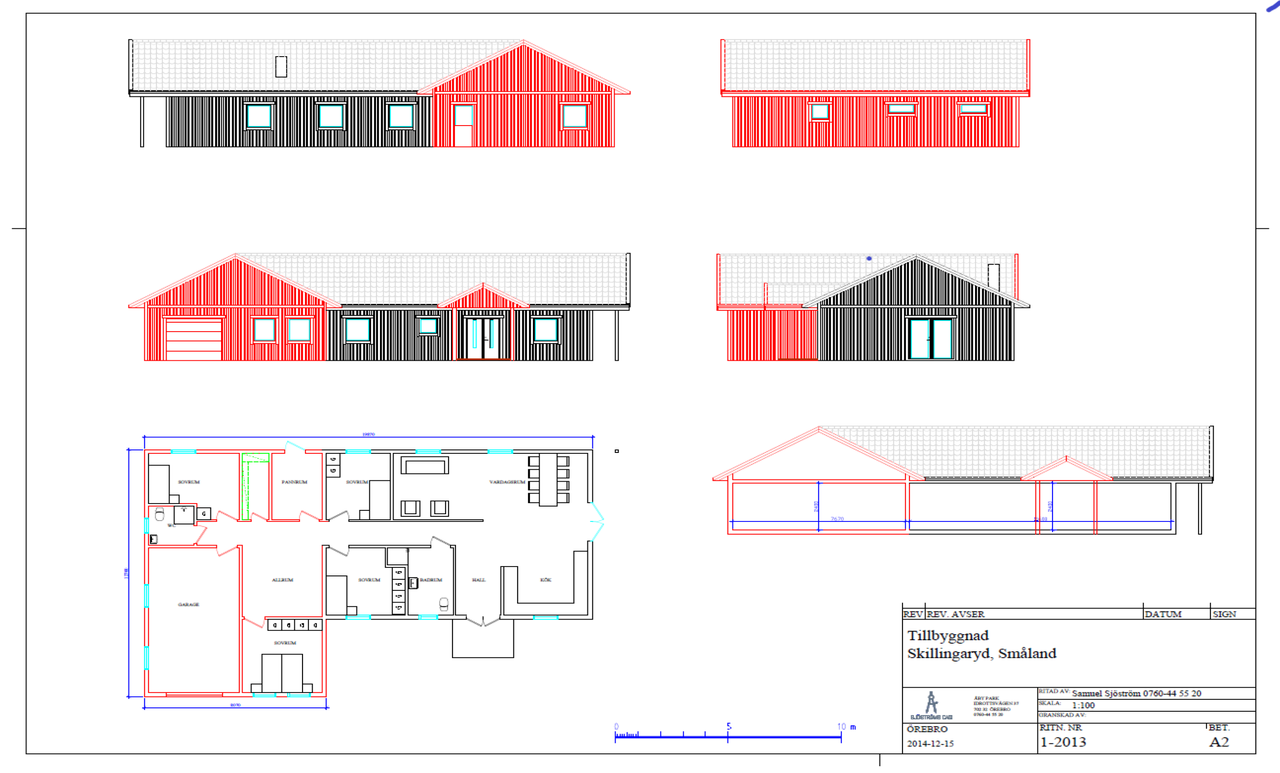

3.   Beskrivning exempel på ritningar. Se Ex.

4.   Övningsuppgifter som är framtagna av Easy el  som ingår i programmet skall göras.

5.    Läraren delar ut övningsuppgifter gällande husbyggnad med måttsättning samt interiör,
       även ombyggnation samt utbyggnad.

6.    Träna på vy ritningar. ( fås av läraren )

7.     Genomgång av elektriska symboler gällande elmontage i byggnad. Ritningen skall även ses i 3D.

8.      Ritning av byggnad som inkluderar elmontage.

9.       Enlinjeschema.

Läroplansmål

Centralt innehåll

• Cad-system och begrepp inom cad.
• Cad-systemets inställningar för modellering.
• Grundläggande skiss- och ritteknik inom valt teknikområde.
• Ritningsunderlag enligt gällande standarder och normer för valt teknikområde.
• Solidmodellering i tre dimensioner för att avbilda verkliga och tänkta föremål, till exempel genom extrudering, rotation, svepning och återanvändning av geometri för att skapa mönster.
• Cad-systemets roll i produktutvecklings- och produktionsprocessen.
• Ergonomiska krav på cad-arbetsplatser och arbetsmiljökrav.
